SOC8000數字程控調度機與觸摸屏調度臺怎么連接
SOC8000數字程控調度機是申甌在多年的數字程控交換機研發生產經驗的基礎上，遵照國際電信聯盟（ITU-T）G.712、G.732號建議書的技術指標，充分運用數字交換技術、數字信號處理技術，吸收國內外眾多數字交換機的優點，采用先進的貼片工藝，開發、生產的新一代熱備份主機和電源系統、超大容量Flash話單存儲系統、全分散控制、模塊化結構、在線升級、中繼與用戶卡板混插的數字程控交換機。

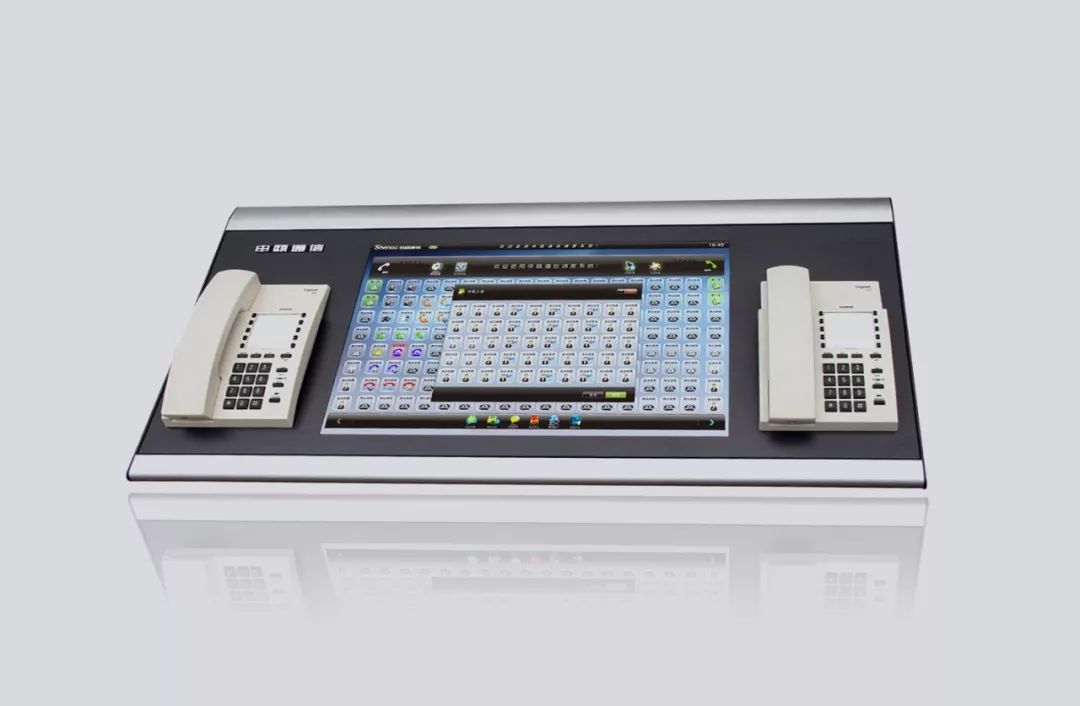

調度臺是調機系統的重要組成部分，利用觸摸屏調度臺，調度員能通過用戶或中繼按鍵指示燈的顏色直觀地掌握用戶話機或中繼的占用情況，通過直接點按用戶鍵即可實現呼叫用戶等操作，所需操作大為簡化，提高工作效率。通過操作調度臺可以方便地進行內外線呼叫，應答轉接，召集會議電話等各種功能操作。SOD8260 是一款配置 2.1 寸 LED 液晶屏的低功耗工業級電容屏觸摸式調度臺。整機采用平板式設計，并沿用鋼板沖壓技術，再加上表層噴塑工藝，在力求做到穩定可靠的同時，保證了外形的美觀大方。機器在超薄的結構設計中，實現了豐富的 I/O 接口，可廣泛應用于對外形、尺寸、品質有嚴格要求的指揮調度行業，如消防調度、煤礦調度、武警部隊指揮、企業生產調度、公安系統、電力系統、通信系統等領域。
調度機可同時支持多個調度臺，每個調度席位之間相互獨立，不因一個調度臺的故障而影響其它調度臺。調度臺與主機的連接如下圖所示：

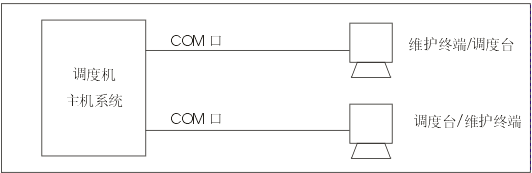

圖 調度臺與主機連接圖
調度員可通過調度臺進行強插、強拆、短時監聽、代接等多種操作。

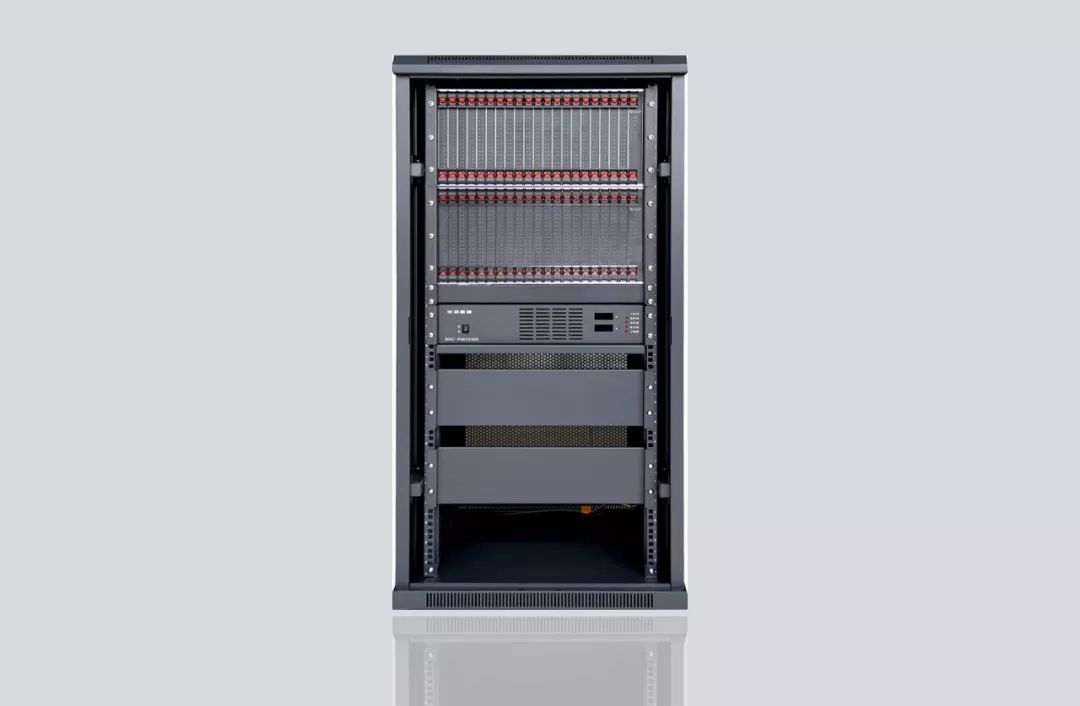

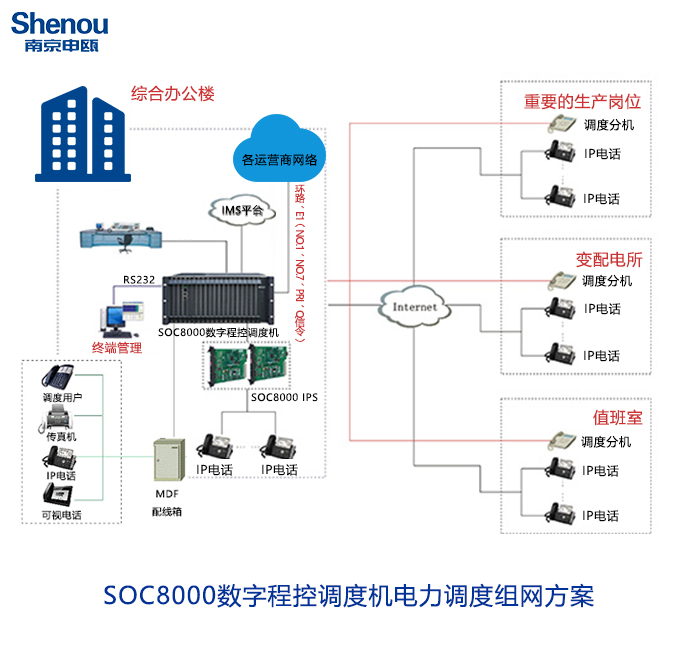

調度主機：調度主機實現所有呼叫功能、交換功能、調度功能及組網功能，同時可根據用戶需求采用不同的配置。調度主機可實現調度用戶和行政用戶兩網合一，以充分利用資源。觸摸屏調度臺：觸摸屏調度臺是進行具體操作的平臺。調度員可以通過觸摸屏調度臺觀察所有調度用戶的使用狀態，進行調度操作。觸摸屏調度臺通過設置按鍵與被叫號碼相對應，使調度臺呼叫做到一鍵到位。終端維護：終端維護的作用是控制與維護數字調度主機的工作，包括數據管理、維護、會議電話管理和計費管理等功能。數字錄音系統：數字錄音系統可對整個屬于數字調度機系統任何調度總機或分機進行錄音。調度主機內置VOIP副框，IP用戶通過SIP協議注冊到平臺。各辦公區終端通過VOIP方式統一注冊到SOC8000 IPFXS上，使各辦公區之間以內線分機形式存在，建立起統一、融合V網，實現網內用戶免費通話；總機房SOC8000上每條中繼專用到各廠區對應分機，實現各廠區與外線之間直線通信。各廠區用戶可隨時隨地接受調度管理員的指示，滿足各種環境下的調度需求，幫助企業應對突發事件。此外，調度管理員可進行強插、強拆、監聽等多種調度操作。一鍵到位、一機多號：電話號碼與名字存儲，實現快速單鍵撥號。撥打電話方式靈活：直接按用戶單鍵，話機自動免提撥號或摘機數字撥號。通話快速拆線：調度員通話時，可將當前通話拆斷，并轉為撥號音，使處于撥號狀態。話務轉接：內外線通話后，如又要聯系其他人，調度臺直接撥所需分機號碼或按用戶單鍵即可。強插功能：當呼叫某分機，而該分機在通話時，直接按該分機鍵，可直接插入該分機通話話路進行三方通話。強插三方通話后，被插分機掛機，還可為另一方轉接至其它分機；調度員掛機恢復原來通話。強拆功能：當某個用戶或中繼長時間占用，可直接按相應的分機鍵或中繼鍵兩次拆斷通話，分機聽忙音、中繼復原。可設多個分調：系統可將一臺調度機虛擬成相對獨立的多臺調度機，不同的調度組之間可實現完全隔離。自動鍵權：調度臺為雙席調度，左右兩手柄分別完成相同或不同功能。‘鍵權’指示燈長亮表示調度臺的顯示及所有操作都針對該席位。雙席都工作時，按鍵的操作權自動跟隨摘機的手柄，也可強制切換操作權；其中一個先掛機，鍵權自動跟隨正在通話的席位。免提掛機：席位話機在免提或使用麥克風狀態下，按鍵可直接掛斷電話。按鍵燈多種狀態顯示：根據指示燈顏色變化顯示各調度用戶及中繼的工作狀態，并對用戶進行強插通話，或強制拆線。電話會議：按“會議鍵”即可召開系統預先定義的電話會議。臨時會議：調度總機提機，按“臨時會議”鍵，再按用戶鍵區的相應用戶鍵召集會議成員，前8個參加會議分機具有發言權。在會議狀態中，使參加方有發言權：調度IP分機在會議中按話機R鍵（或拍叉簧）申請發言，調度員按“會議發言”鍵，該鍵指示燈亮，再按欲發言的分機對應按鍵，即給該分機發言權。強制用戶退出會議：調度員在“會議發言”鍵燈滅的情況下，直接按對應的調度IP分機即可使其退出會議。監聽：調度總機摘機，撥相應的命令加需要監聽的用戶分機號碼，就能夠在該用戶不知的情況監聽通話。緊急呼叫：調度IP分機摘機撥系統預先設置的緊急號碼，即可呼叫調度總機，并在調度臺上顯示緊急呼叫狀態，發出聲光報警提示調度員有緊急呼叫。選擇接入：調度員按調度臺上的“選擇接入”鍵，在指示燈亮?xí)r，組內多部調度IP分機呼叫調度總機，則調度總機不振鈴，調度員可摘機按相應的調度IP分機鍵優先接聽該項調度IP分機。夜服功能：調度員可將調度IP分機設成夜服分機，并按調度臺上的“夜服”鍵即可進入夜服功能，組內調度IP分機呼叫調度總機時都將會轉到夜服分機上。振鈴區分：對調度IP分機普通呼叫與調度呼叫有區分振鈴功能。全忙提示在幾部已設調度總機全忙的情況下，組內其他調度IP分機再呼調度總機時，調度臺上有全忙聲光提示，提示調度員有新的呼叫。人員管理：為保證系統的安全性，系統可設定操作人員級別和操作權。遠程維護：用戶可直觀查看和修改遠端用戶所有系統參數，實時狀態監控，并可對每個站點進行系統參數備份和參數恢復。實現遠程管理方法有三種：E1實隙半永久連接，Internet局域網或MODEN撥號實現遠程登陸管理。可配接數字式專用話機：采用兩線制的ISDN(2B+D)通信方式，在不改變原有布線方式的前提下實現了數字通信功能，同時該數字話機還可外擴一個普通話機。漢字顯示功能：調度臺具有分機用戶和中繼名稱的漢字顯示功能。分機和中繼名稱可以通過維護終端進行設置。主叫號碼顯示功能：調度臺及有來電顯示功能的用戶能自動顯示主叫號碼。具有故障自動診斷系統：故障定位到板，用戶電路、中繼電路等可定位到路。高可靠性：外接端口具備過流、過壓保護功能；K20防雷措施；系統采用模塊化結構，可實現靈活擴容；同時本機配有專用二次開關電源和48V電瓶接口，市電正常情況下，機器給電瓶充電，市電斷電后由電瓶供電，相互之間自動切換。
